談及芯片，許多人會想到硅谷、智能手機和現代計算。但你是否曾好奇，這個驅動數字時代的微型大腦，究竟是如何被構想并制造出來的？其發明并非一人之功，而是一系列跨越時空的智慧接力與工藝極限的挑戰。

思想的先驅：誰為芯片鋪平了道路

芯片，或稱集成電路（Integrated Circuit, IC），其核心理念是將多個電子元件（如晶體管、電阻、電容）集成在一塊微小的半導體材料上。這一概念的誕生，離不開兩位關鍵人物：

1. 杰克·基爾比（Jack Kilby）：1958年，在德州儀器工作的基爾比，在一塊鍺半導體材料上手工制作了第一個簡陋的集成電路原型，包含了晶體管、電容和電阻，并用金線連接。這一突破證明了“集成”的可行性，他因此在2000年獲得了諾貝爾物理學獎。
2. 羅伯特·諾伊斯（Robert Noyce）：幾乎在同一時期，仙童半導體公司的諾伊斯獨立提出了更實用、更易量產的設計。他使用硅作為材料，并創新性地采用“平面工藝”，通過在硅片上沉積和蝕刻金屬層來實現元件間的連接，避免了繁瑣的手工接線。諾伊斯的方案成為了現代芯片制造的基礎，他也被譽為“集成電路之父”之一。

他們的工作，標志著電子設備從由獨立元件焊接而成的龐大、笨重、易錯的“分立電路”時代，邁向了高度集成、可靠、微型的芯片時代。

攀登工藝的珠峰：芯片制造究竟有多難？

如果說發明芯片是點亮了思想的火花，那么制造芯片，則是一場在原子尺度上進行的、極度精密復雜的系統工程。其難度堪比在頭發絲橫截面上建造一座微型城市。

1. 極致的環境與材料純度：芯片制造需要在超凈室內進行，空氣中灰塵顆粒數需被嚴格控制，比醫院手術室干凈萬倍以上。使用的硅晶圓純度高達99.9999999%（9個9），任何微量雜質都會導致芯片失效。

2. 納米尺度的光刻奇跡：這是芯片制造的核心難點。如同用“光”這把刻刀在硅片上繪制電路圖。目前最先進的極紫外（EUV）光刻技術，使用波長僅13.5納米的極紫外光，通過一系列極其復雜的反射鏡系統，將設計好的電路圖案投影到涂有光刻膠的晶圓上。整個過程需要克服光的衍射極限，控制精度達到原子級別。一臺EUV光刻機的造價超過1.5億美元，匯集了全球頂尖的光學、機械、材料科學成果。

3. 數百道工序的精密舞蹈：制造一顆芯片需要經過沉積、光刻、蝕刻、離子注入、化學機械拋光等數百道工序，任何一步的微小誤差都會導致整片晶圓報廢。整個過程需要在微觀層面精確控制薄膜的厚度、摻雜的濃度、圖形的尺寸，容錯率極低。

4. 天文數字的設計與驗證成本：在制造之前，芯片的功能和結構需要通過“集成電路設計”來定義。設計一款先進芯片（如CPU、GPU），需要數千名工程師耗時數年，使用昂貴的電子設計自動化（EDA）軟件，進行數十億甚至上百億個晶體管的布局、布線、仿真和驗證。設計成本常高達數億乃至數十億美元。

集成電路設計：在虛擬世界中構筑微觀城市

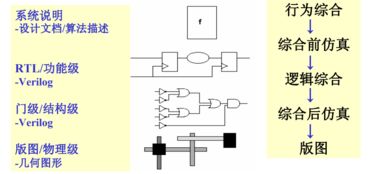

芯片制造是物理實現的巔峰，而芯片設計則是邏輯與智慧的結晶。設計流程大致分為：

• 系統架構與功能定義：確定芯片要做什么（如數據處理、圖像渲染）。
• 邏輯設計：使用硬件描述語言（如Verilog, VHDL）將功能轉化為數字電路模型。
• 電路設計與仿真：設計具體的晶體管級電路，并反復仿真驗證其正確性和性能。

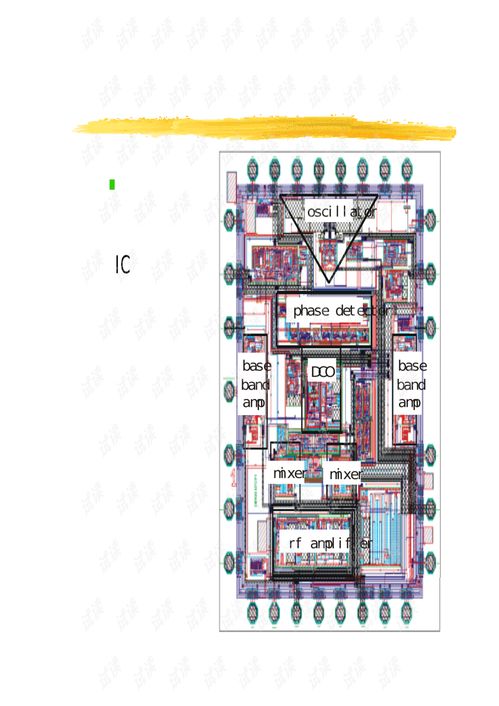

• 物理設計：將電路圖轉換成實際的幾何版圖，進行布局（晶體管放哪）和布線（如何連接），并考慮功耗、散熱、信號完整性等物理約束。
• 驗證與交付：進行最終的全面驗證，確保設計無誤后，將版圖數據交付給晶圓廠進行制造。

整個過程是一個在性能、功耗、面積和成本之間不斷權衡與優化的藝術，每一步都充滿挑戰。

###

從基爾比和諾伊斯的開創性構想，到今天在指甲蓋大小的空間內集成數百億晶體管的5納米、3納米芯片，人類走過了六十余年的創新長征。芯片的發明與制造，凝聚了物理學、化學、材料學、計算機科學和精密工程學的最高智慧。它難，難在它要求我們以近乎完美的方式，操控微觀世界；它又偉大，偉大在它從根本上重塑了人類社會的面貌。每一枚小小的芯片，都是一座人類智力與工業巔峰的豐碑。
